贝内克推荐金属软管安装形式：

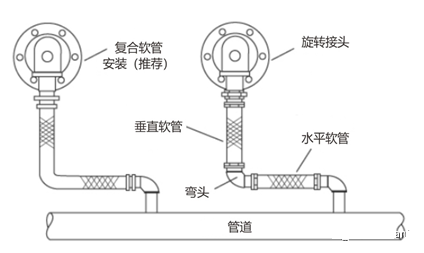

   图1 — 垂直安装的软管可补偿管道的热胀冷缩和旋转接头的安装误差，金属软管的水平部分可补偿水平方向的热胀冷缩，使旋转接头上受到的管道载荷小。

   图2 — 此方案使软管长度、软管配置、辊子垂直或水平运动更加灵活。通常，由于受小弯曲半径的限制，软管所需长度比图1要长得多，具体取决于软管的尺寸、材料以及设备的移动量。

         此方案仅在球轴承或内部补偿式这类没有轴向移动的旋转接头上推荐使用。如果旋转接头有轴向移动，则软管会产生扭转应力，从而缩短软管寿命。

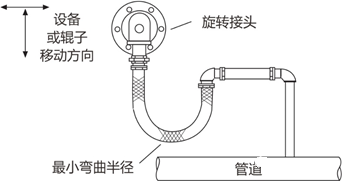

   图3 — 以上为使用单根软管的示例。该软管需要足够的长度以满足特定软管尺寸和材料的小弯曲半径。这种布置使由于软管长度和实际位置误差而引起的载荷小。

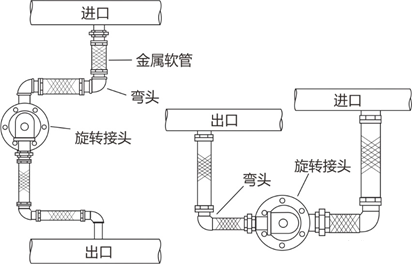

   图4 — 双通道旋转接头软管安装形式推荐

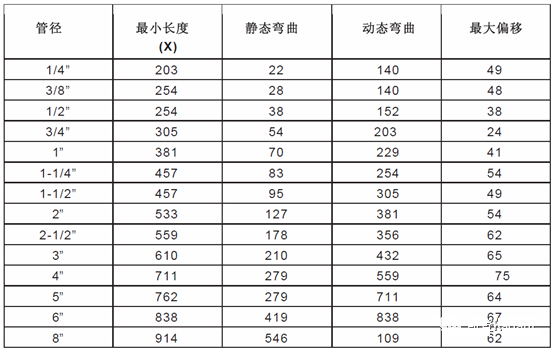

贝内克推荐金属软管的小长度：

   金属软管需保持适当长度，确保旋转接头可以自由前后移动且不会对旋转接头产生附加力。安装后的金属软管以手可以作轻微晃动为佳。

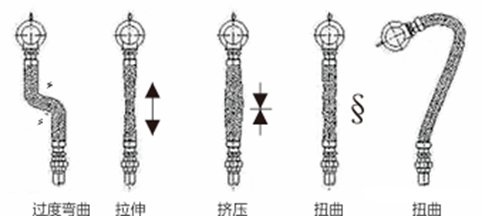

常见的金属软管错误安装形式：

   不正确的管道配置或安装方式会导致作用在旋转接头上的外力过大，导致自支撑式旋转接头的无油轴承磨损过快，支杆支撑式旋转接头的支撑杆发生弯曲，外管法兰和轴颈法兰中的紧固件损坏等问题。

错误1 — 金属软管过度弯曲

   上图金属软管过度扭曲：造成金属软管对旋转接头壳体产生较大的扭力，使壳体、石墨轴承、外管之间的摩擦力过大，抵消大部分弹簧推动壳体轴向位移的作用力，严重时会造成弹簧的卡死，旋转接头失去补偿力，产生泄漏。

错误2 — 金属软管直线的拉伸与挤压

   上图金属软管为直线连接。由于金属软管要确保连接后的密封，直线连接要避免对金属软管及旋转接头的壳体造成拉伸和挤压，因为外管同设备连接，作用力造成壳体、石墨轴承、外管之间的摩擦力过大，使弹簧不能起到很好的补偿密封磨损作用，从而造成旋转接头泄漏。

错误3 — 金属软管扭曲

   上图金属软管扭曲，会直接造成金属软管的扭曲应力，影响金属软管的使用寿命。同时，会给旋转接头造成一个偏转力，造成旋转接头密封环的不均匀磨损，影响接头密封环的使用寿命，严重时造成旋转接头的早期泄漏。
