之前有很多客户来电咨询旋转接头的选型问题，不知如何选择，尤其是螺纹连接的旋转接头，在螺纹旋向上经常弄反，事后再采取补救措施，劳神伤财。

   要正确的选型旋转接头，先来了解一下旋转接头的作用及分类。旋转接头是一种将流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。正确的选用旋转接头，可以充分发挥其使用性能，延长使用寿命，提高设备的工作效率。旋转接头的分类标准有很多，可以根据流通的介质、通路数、密封形式、温度、压力、转速等进行分类。

   1、根据使用介质不同，可分为导热油旋转接头、蒸汽旋转接头、水旋转接头、压缩空气旋转接头等。

   2、根据通路数不同，可分为单通旋转接头、双通旋转接头和多通旋转接头。

   3、根据密封形式不同，可分为机械密封旋转接头和液压密封旋转接头。

   4、根据压力不同，可分为低压旋转接头、中压旋转接头和高压旋转接头。

   5、根据温度不同，可分为常温旋转接头和高温旋转接头。

   6、根据转速不同，可分为低速旋转接头和高速旋转接头。

   旋转接头选型时，首先根据设备的结构及工作原理确定旋转接头是单通、双通还是多通：如果输入介质与输出介质分别在设备的两侧，需选用单通路旋转接头；

   如果输入介质与输出介质在设备的同一侧，则选择双通路旋转接头；

   如果设备要求输送多种介质或将介质输送到多个位置，则要选用多通路旋转接头。其次根据输入、输出介质流量选择旋转接头的通径。

   再次根据介质的压力、温度及辊筒的转速选择与其相适应的旋转接头。

   最后根据辊筒与旋转接头转动轴的连接形式确定旋转接头采用法兰连接或螺纹连接以及内管的连接形式。

1、旋转接头转动轴与辊筒的连接形式

   旋转接头转动轴与辊筒的连接形式主要有螺纹连接和法兰连接，螺纹连接主要有英制螺纹、美制NPT螺纹、公制螺纹等，法兰连接有快换法兰连接和固定法兰连接。

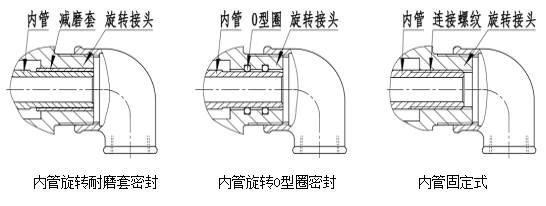

2、内管连接形式主要有内管旋转式和内管固定式两种（如下图）。

 (1)内管旋转式

   内管安装在旋转接头尾端，与辊筒和旋转接头转动轴同步旋转，通过O形圈或减磨套密封将进、出口介质分开。注意内管与安装孔确保合适的配合公差，配合太紧会影响旋转接头的使用寿命，配合太松将影响辊筒的加热或冷却效果。

(2)内管固定式

内管安装在旋转接头尾端，通过螺纹与旋转接头连接，在辊筒与旋转接头转动轴同步旋转时内管静止不转。需特别注意的是，对于采用螺纹连接的辊筒，内管螺纹的旋向应与辊筒螺纹的旋向保持一致。

关于客户咨询最多的两个问题

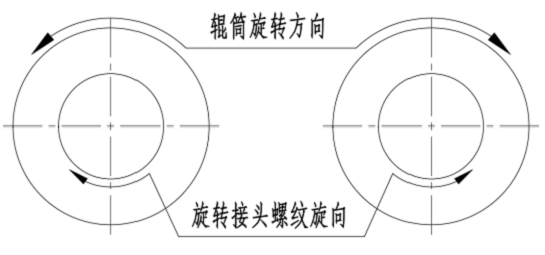

1、旋转接头螺纹旋向的选择（如下图）。

辊筒旋转方向与旋转接头螺纹旋向的判别

（1）如果设备仅向一个方向旋转，旋转接头与设备的连接形式可以采用螺纹连接或法兰连接；如果设备向两个方向旋转，则只能采用法兰连接。

（2）对于采用螺纹连接的旋转接头，要切记旋转接头的螺纹旋向与辊筒的旋转方向相反，即站在安装旋转接头的一端看辊筒，如果辊筒顺时针旋转则选择左旋螺纹的旋转接头，如果辊筒逆时针旋转则选择右旋螺纹的旋转接头。

2、内管长度的确定

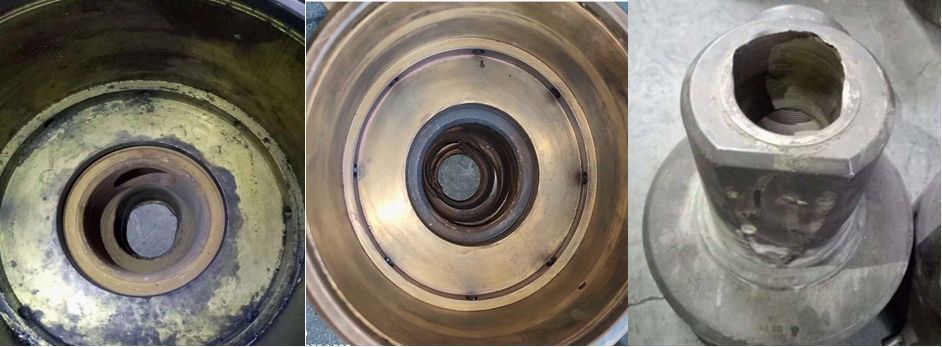

对于内管旋转的旋转接头，当内管太长时，会导致旋转接头跳动、偏磨，从而影响密封效果，缩短旋转接头的使用寿命。在这种情况下，可以将旋转接头的内管做成两段，在每段内管上加上支撑，既能将内管的跳动降到最低，又能限制内管的轴向窜动，保证了旋转接头安装后平稳运转。例如：布鲁克纳生产线配梅尔旋转接头DXSR280K这种情况比较普遍，下图是由于内管太长，导致内管跳动大，轴向窜动厉害，以致于壳体偏磨严重、螺纹磨穿。

当您对旋转接头的选型有任何疑问时，请致电江苏贝内克密封科技有限公司，或者将工作参数告诉我们，我们为您选型。
