QS-Y型蒸汽旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
产品概述
Q型旋转接头是专门为印染行业设计的一种旋转接头，它采用单球面密封结构，具有结构简单，密封可靠，终身不需要添加润滑剂的特点。这种系列的旋转接头由于采用了球面密封结构，它可以自动调心，自动补偿。
技术参数表
最高转速：100RPM
最大压力：1.8MPa
最高温度:220℃
适用介质：蒸汽Steam
尺寸范围：1"-1-1/4"
技术特点
● 两个宽大深沟轴承支撑，运转平稳；
●平衡式机械动密封设计结构，长寿命；
●外部加载弹簧不与介质接触，提高可靠性，增加流通面积；
●壳体采用分体结构，可在线更换密封件，减少停机时间，降低维修成本；
●O形圈整体随密封动环运动，设计可靠，O形圈无松弛滑出的可能；
●碳化钨动密封，增强了韧性和耐冲击性；
安装尺寸

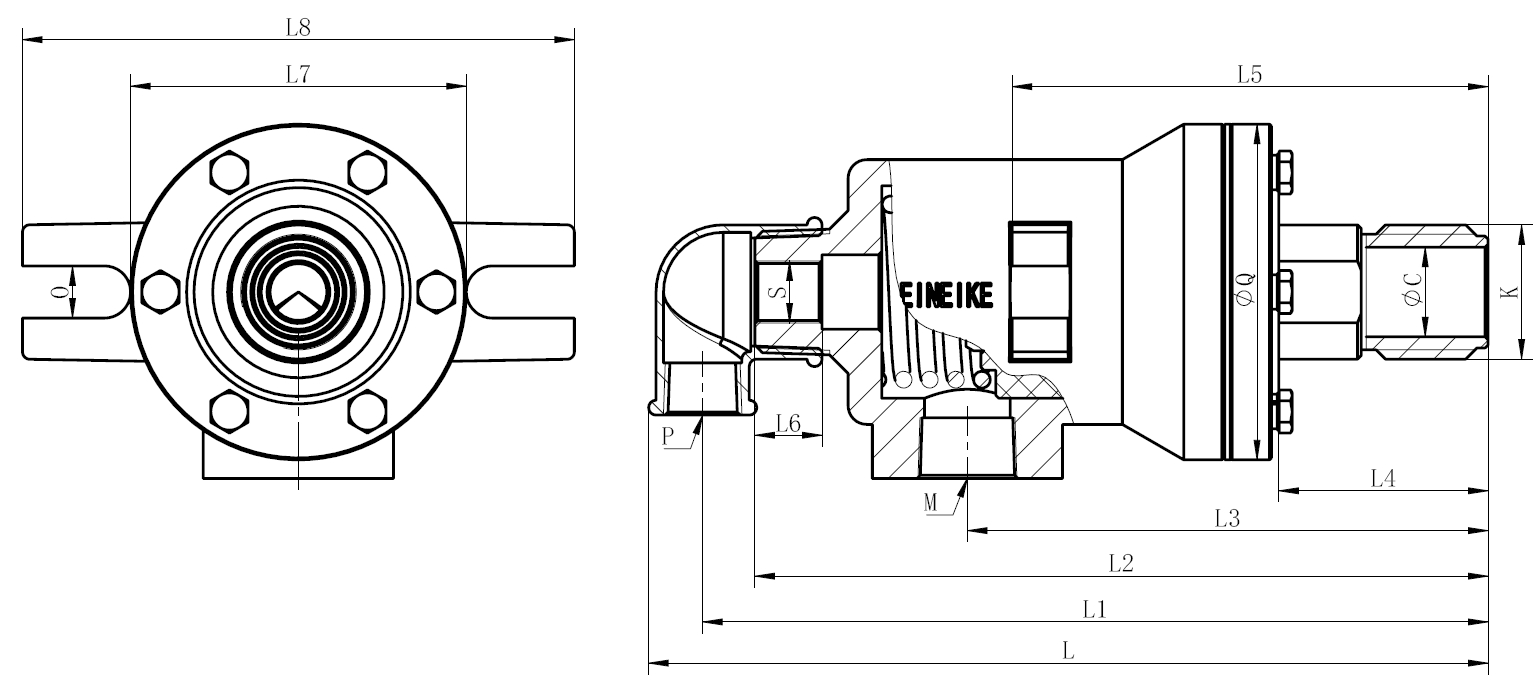

QS-Y型旋转接头（M36×4）

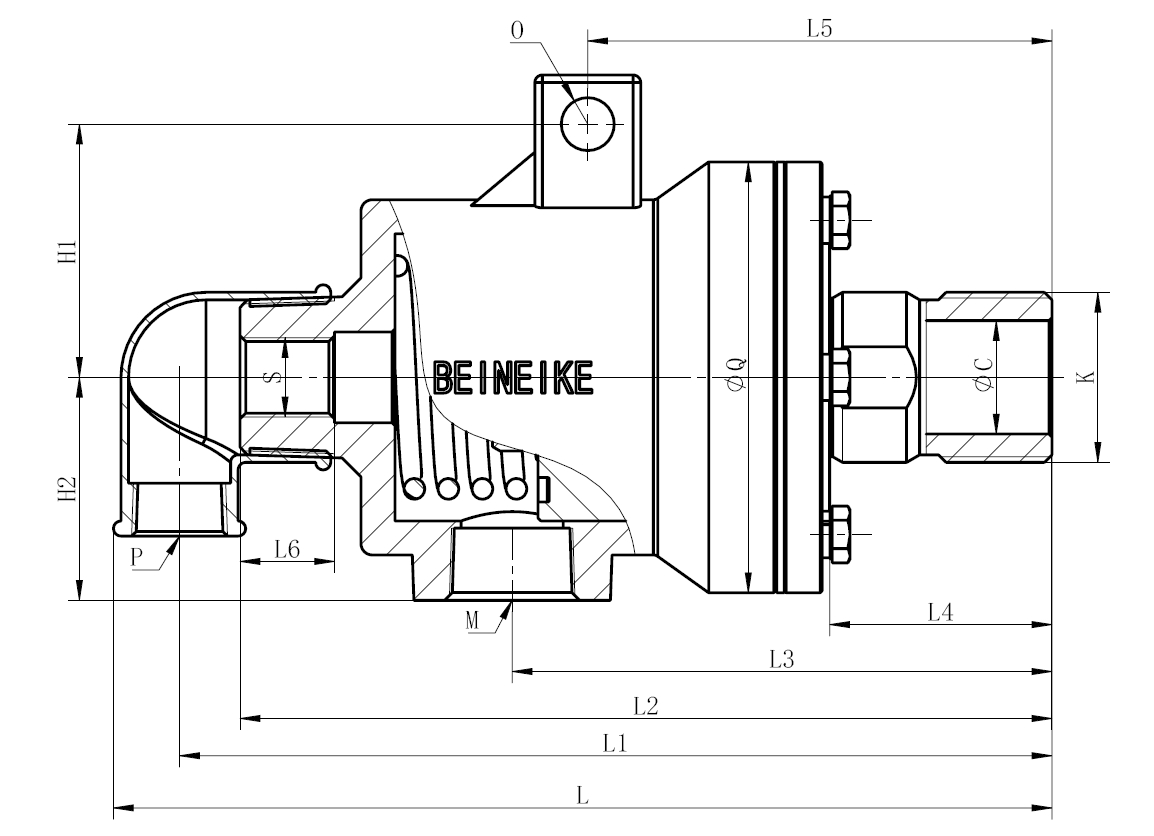

QS-Y型旋转接头（M45×3）
型号 Model | K | M | P | S | φC | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | φQ | O | H1 | H2 |
QSY-M36×4 | M36×4 | Rc3/4" | Rc1/2" | G3/8" | φ24 | 225 | 210 | 197 | 140 | 56 | 127 | 18 | 90 | 148 | φ90 | 14 | / | 50 |
QSY-M45×3 | M45×3 | Rc1" | Rc3/4" | G1/2" | φ32 | 248 | 231 | 215 | 143 | 59 | 123 | 25 | / | / | φ114 | 14 | 67 | 59 |
