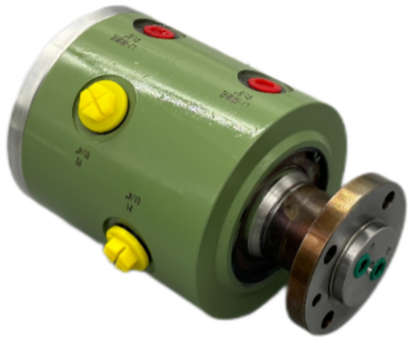

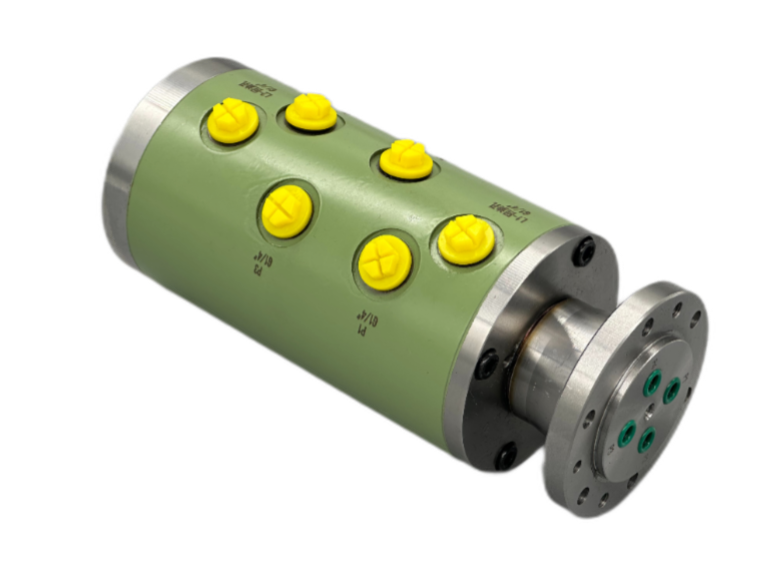

K系列旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术参数表
口径
G1/4"-G1"
转速
6500RPM
压力
30Mpa
温度
-30～+80℃
介质
液压油等流体
技术特点：
●两只宽大高精度轴承支撑，运转平稳，轴承终身无需维护；
●高速高压间隙密封结构，无密封圈接触磨损，确保产品长期无故障运转；
●较低的旋转扭矩；
●采用液压油膜结构，高速运转时摩擦热量较小；
●旋转扭矩不受工作压力和温度的影响；
●转速工作范围广，可在最高转速可达6500RPM；
●排泄孔设计，防止泄漏至外部影响环境；
●能为客户量身定制所需要的产品；

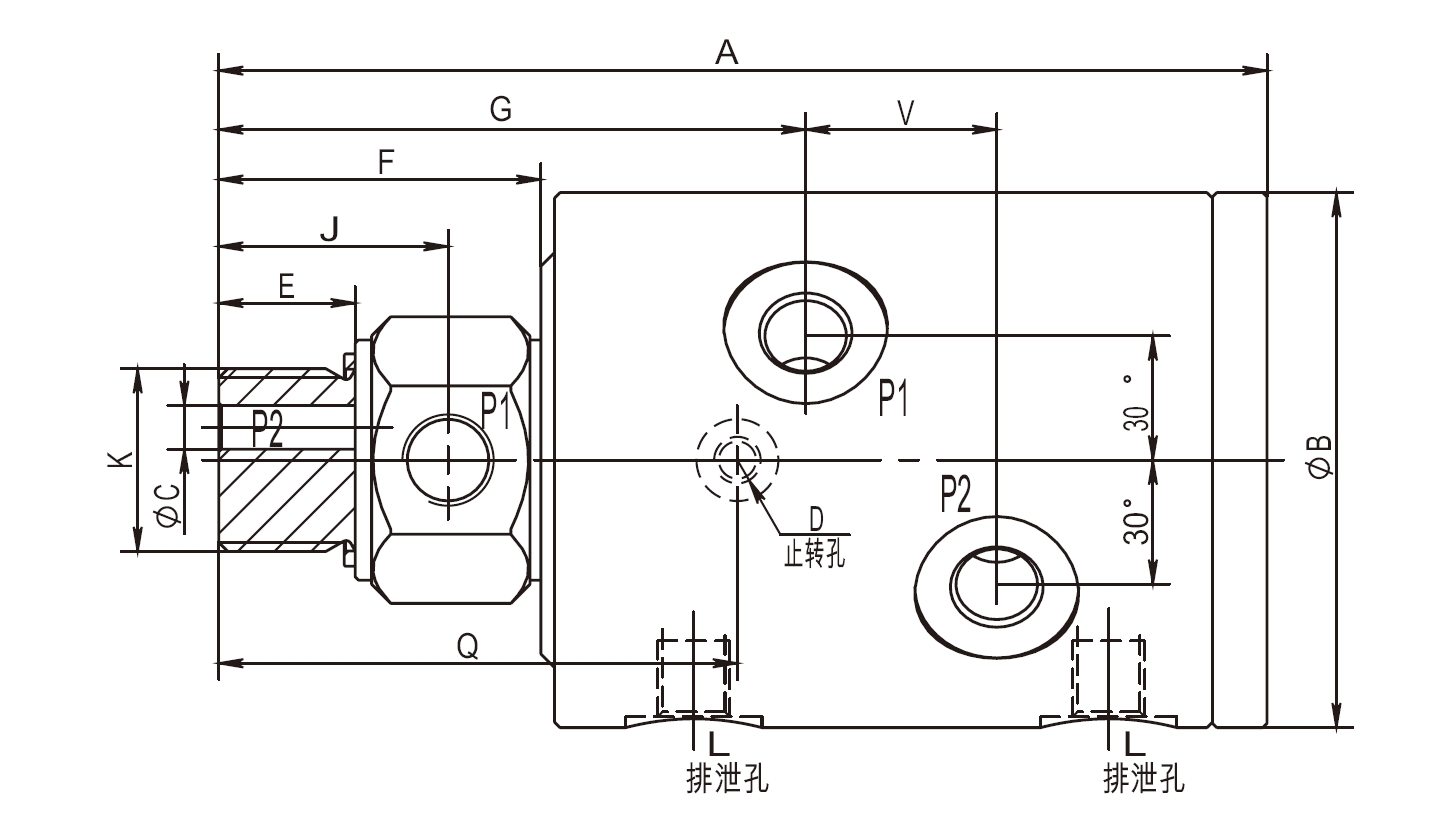

安装尺寸表
| 类型 | DN | 订货型号 | K | P | A | B | C | Q | D | E | F | G | V | J | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KT02 | 8 | KT02008.03 | G3/4"-RH | 2-G1/4" | 148 | 85 | 6 | 85 | M8 | 20 | 52 | 86 | 25 | 36.5 | 2-G1/8" |
| 10 | KT02010.03 | G1"-RH | 2-G3/8" | 192 | 98 | 8 | 95 | M8 | 25 | 59 | 107.5 | 35 | 42 | 2-G1/4" | |
| 15 | KT02015.03 | G1-1/4"-RH | 2-G1/2" | 229 | 98 | 12 | 107 | M8 | 25 | 71 | 127 | 45 | 48 | 2-G1/4" |
| 类型 | DN | 订货型号 | K | P | A | B | C | M | Q | D | E | F | G | V | H | J | L | N - X | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K01 | 8 | K01008 | 45 | G1/4" | 118 | 85 | 5 | / | 70 | M8 | 5 | 24 | 76 | / | 58 | 8 | 2 - G1/8" | 4 - 6.6 | 45 |
| 10 | K01010 | 45 | G3/8" | 121 | 85 | 8 | / | 70 | M8 | 5 | 24 | 77.5 | / | 58 | 8 | 2 - G1/8" | 4 - 6.6 | 45 | |
| 15 | K01015 | 45 | G1/2" | 128 | 85 | 12 | / | 72 | M8 | 5 | 24 | 82 | / | 58 | 10 | 2 - G1/8" | 4 - 6.6 | 45 | |
| K02 | 8 | K02008 | 30 | 2 - G1/4" | 133 | 85 | 5 | 14 | 70 | M8 | 5 | 24 | 71 | 25 | 58 | 8 | 2 - G1/8" | 4 - 6.6 | 45 |
| 10 | K02010 | 40 | 2 - G3/8" | 182 | 98 | 8 | 20 | 85 | M8 | 5 | 32 | 97.5 | 35 | 75 | 12 | 2 - G1/4" | 4 - 9 | 60 | |
| 15 | K02015 | 55 | 2 - G1/2" | 227 | 115 | 12 | 25 | 100 | M12 | 5 | 36 | 120 | 40 | 95 | 15 | 2 - G3/8" | 6 - 9 | 75 | |
| 20 | K02020 | 65 | 2 - G3/4" | 250 | 135 | 16 | 30 | 105 | M12 | 5 | 37 | 126 | 50 | 115 | 15 | 2 - G3/8" | 6 - 14 | 90 | |
| 25 | K02025 | 80 | 2 - G1" | 274 | 165 | 20 | 42 | 105 | M12 | 5 | 44.5 | 127 | 76 | 155 | 15 | 2 - G1/2" | 6 - 14 | 130 | |
| K03 | 8 | K03008 | 30 | 3 - G1/4" | 158 | 85 | 5 | 14 | 70 | M8 | 5 | 24 | 71 | 25 | 58 | 8 | 2 - G1/8" | 4 - 6.6 | 45 |
| 10 | K03010 | 40 | 3 - G3/8" | 217 | 98 | 8 | 20 | 85 | M8 | 5 | 32 | 97.5 | 35 | 75 | 12 | 2 - G1/4" | 4 - 9 | 60 | |
| 15 | K03015 | 55 | 3 - G1/2" | 267 | 115 | 12 | 25 | 100 | M12 | 5 | 36 | 120 | 40 | 95 | 15 | 2 - G3/8" | 6 - 9 | 75 | |
| K04 | 8 | K04008 | 30 | 4 - G1/4" | 183 | 85 | 5 | 14 | 70 | M8 | 5 | 24 | 71 | 25 | 58 | 8 | 2 - G1/8" | 4 - 6.6 | 45 |
| 10 | K04010 | 40 | 4 - G3/8" | 252 | 98 | 8 | 20 | 85 | M8 | 5 | 32 | 97.5 | 35 | 75 | 12 | 2 - G1/4" | 4 - 9 | 60 | |
| 15 | K04015 | 65 | 4 - G1/2" | 307 | 125 | 12 | 32 | 100 | M12 | 5 | 36 | 119 | 40 | 105 | 15 | 2 - G3/8" | 6 - 9 | 85 | |
| K06 | 8 | K06008 | 125 | 6 - G1/4" | 232 | 90 | 4 | 26 | 75.5 | 3 - M8 | 12 | 7 | 65 | 22 | / | / | 2 - G1/4" | 6 - 6.3 | 108 |
