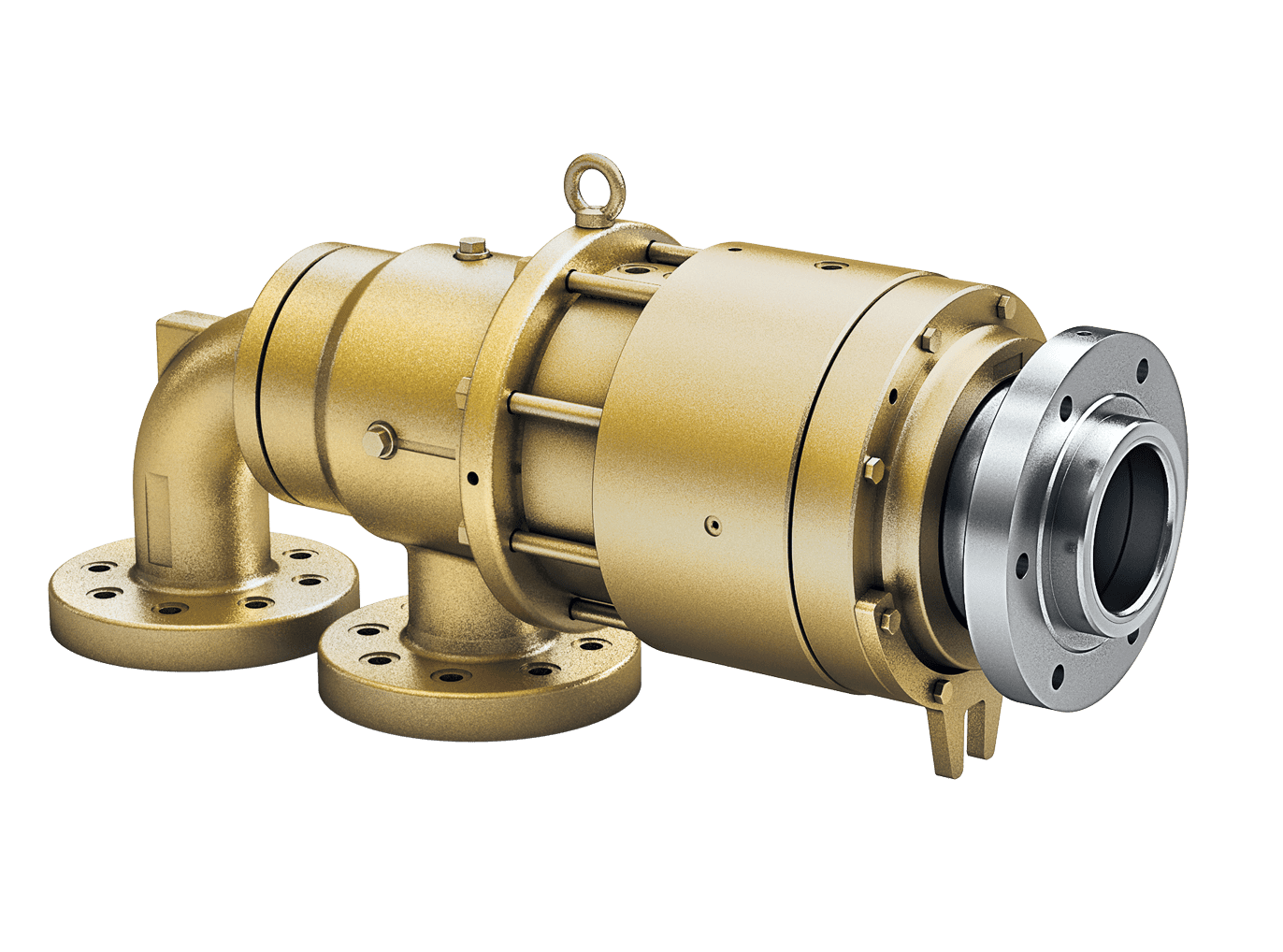

BQ型导热油旋转接头

质量稳定
实行全过程质量监控,细致入微,全方位检测!
价格合理
高效内部成本控制,减少了开支,让利于客户!
交货便捷
先进生产流水线,充足的备货,缩短了交货期!
  • 销售热线:0519-86180788
  • 图文传真:0519-86187881
  • 技术支持:13962697289
在线咨询
  • 产品介绍
  • 型号释义
  • 应用示例

产品概述

BQL型适用于导热油旋转接头,温度和转速范围大并配备平衡式机械密封。BQ、BQT、BQTX系列旋转接头和附加冷却单元一起用于轴承和密封的冷却和润滑。满足高速压光机的要求。


技术参数

最高转速:800RPM

最大压力:1.0MPa

最高温度:250℃(BQL)、300℃(BQ、BQT、BQTX)

适用介质:导热油


设计特点:

平衡式密封设计

外接冷却系统,耐温高

耐高温轴承配合循环油润滑

外管上的隔热措施保护轴承不受高温影响

长寿命,高可靠性

BQL使用高温润滑脂,BQ使用冷却后的润滑油

BQL版本的温度限制为250℃,因此不需要冷却装置

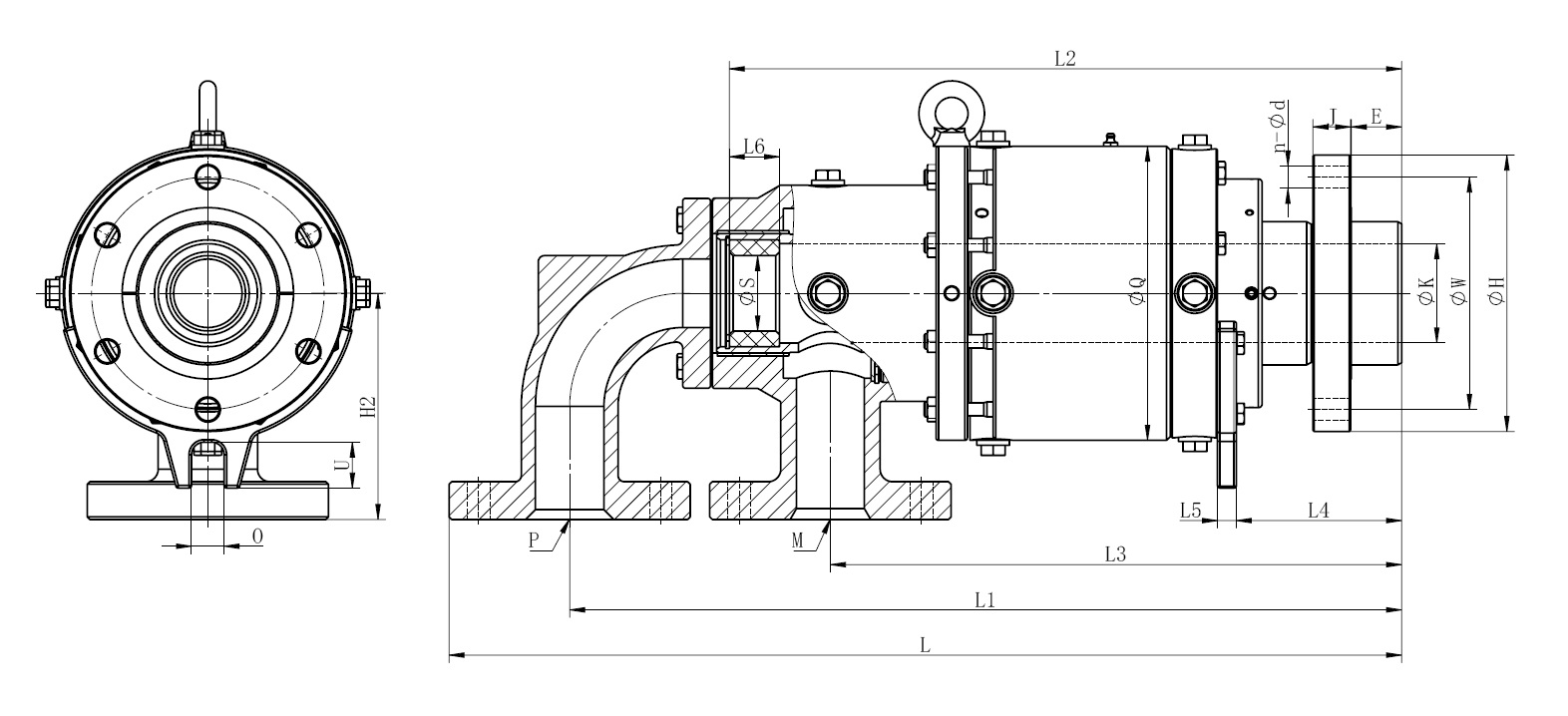

安装尺寸

BQR型复流式旋转接头(内管旋转)


Nominal Size

订货型号

φK

M

P

φS

L

L1

L2

L3

L4

L5

L6

φQ

H2

O

U

E

J

φW

φH

n-φd

230

300

050

2"

BQLRFO-050.00

BQRFO-050.00

φ85

DN40 PN16

DN40 PN16

φ37

645

570

460

400

83

10

50

φ186

115

22

23

30

25

φ165

φ135

4-φ14

065

2-1/2"

BQLRFO-065.00

BQRFO-065.00

φ105

DN50 PN16

DN50 PN16

φ45

687.5

605

500

425

125

10

50

φ204

130

22

25

35

30

φ205

φ170

4-φ18

080

3"

BQLRFO-080.00

BQRFO-080.00

φ114

DN65 PN16

DN65 PN16

φ60

752.5

660

535

455

131.5

15

40

φ234

155

26

36.5

40

30

φ220

φ185

6-φ18

100

4"

BQLRFO-100.00

BQRFO-100.00

φ135

DN80 PN16

DN80 PN16

φ75

827

727

587

502

146.5

15

50

φ265

177

30

55

45

30

φ228

φ195

8-φ18

125

5"

BQLRFO-125.00

BQRFO-125.00

φ170

DN100 PN16

DN100 PN16

φ88

957.5

840

676

560

149

15

80

φ310

205

30

50

50

35

φ250

φ215

8-φ18

150

6"

BQLRFO-150.00

BQRFO-150.00

φ204

DN125 PN16

DN125 PN16

φ90

1057.5

915

720

600

160

20

90

φ352

232

30

55

50

40

φ305

φ260

8-φ22

如属规格品外,本公司可配合要求设计制作。
