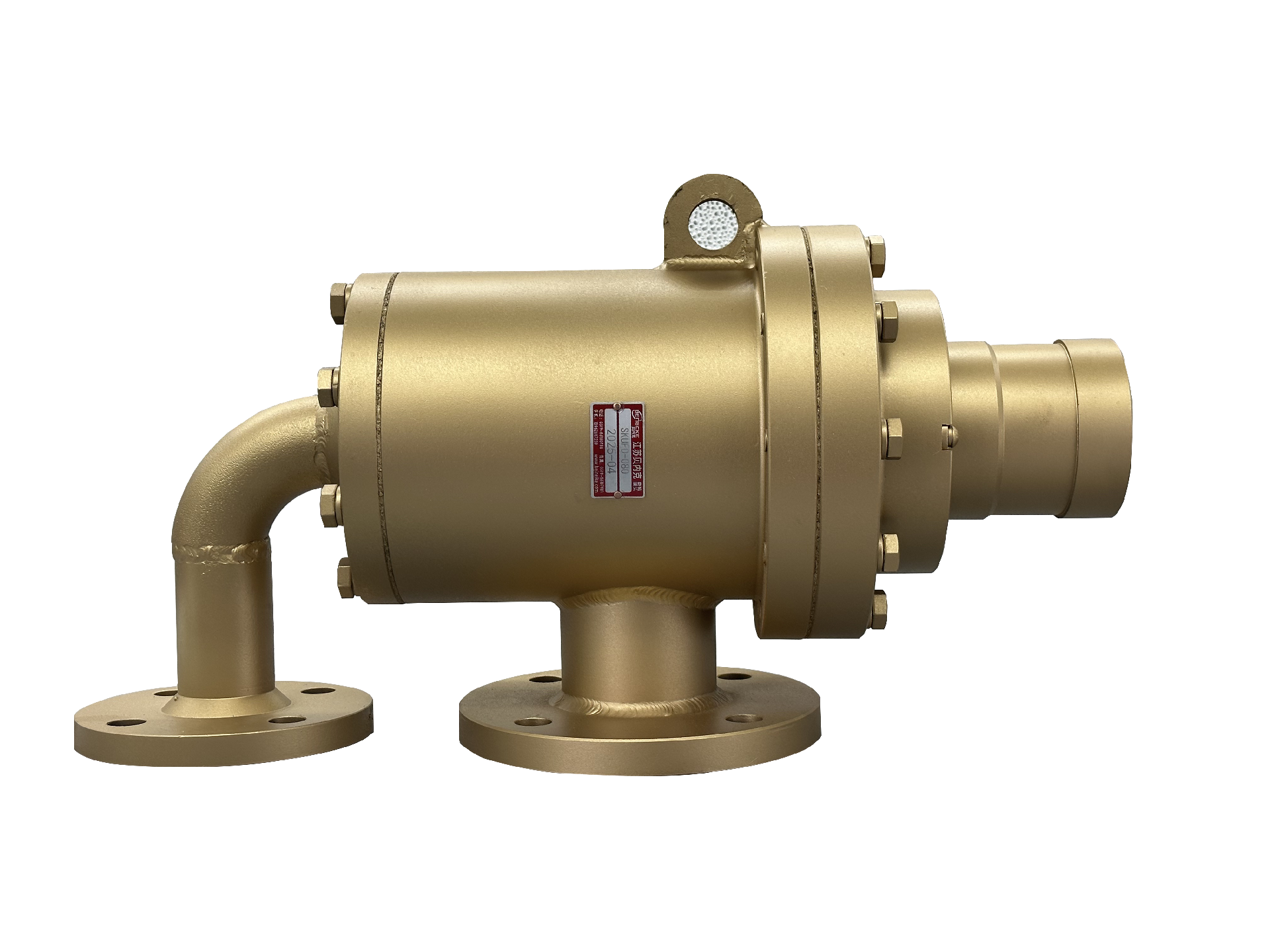

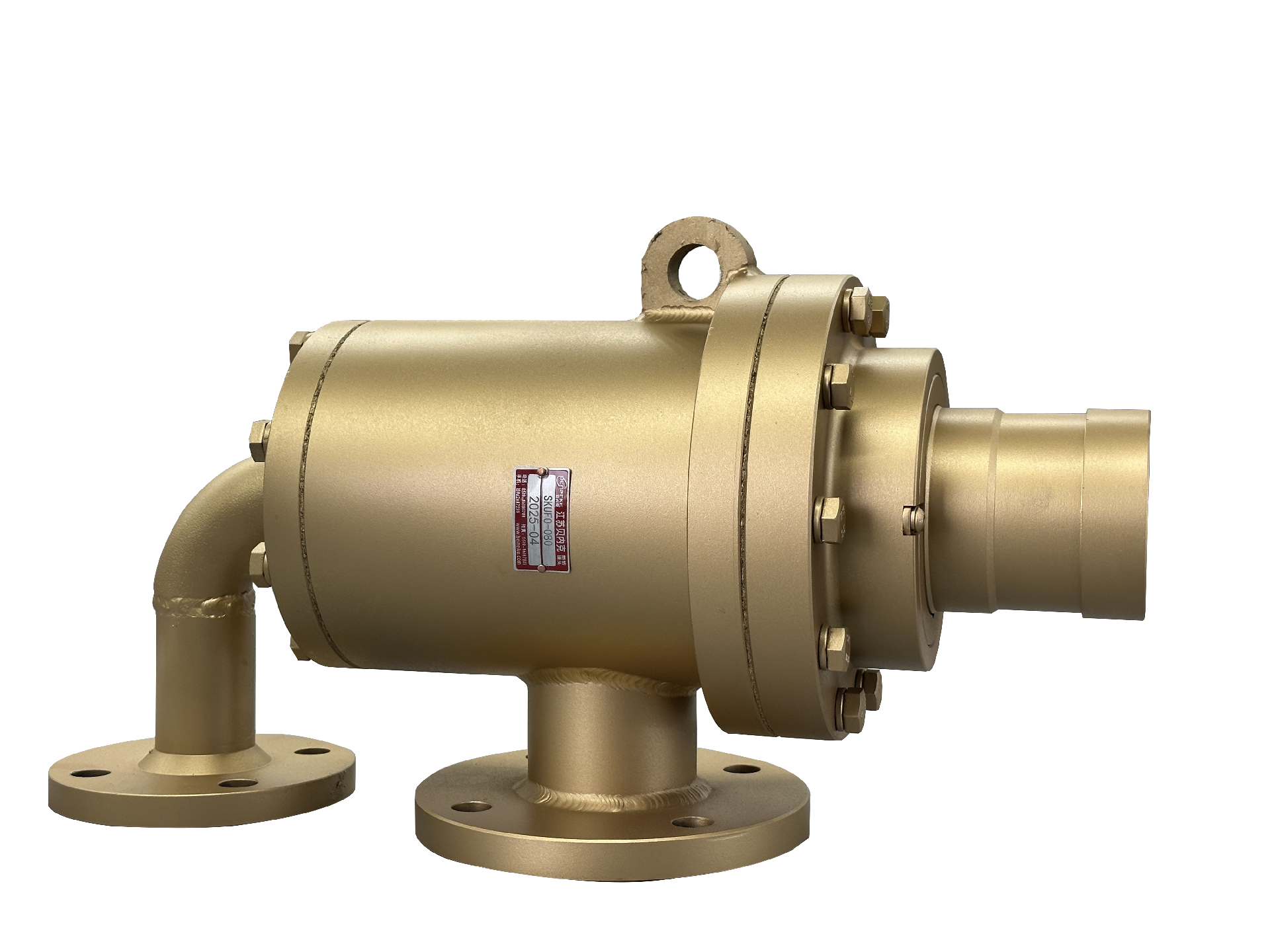

SK型高温导热油旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
产品概述
SK系列旋转接头是应用于导热油介质的旋转接头，它采用的两个碳石墨无油轴承实现自动同心，即便辊筒不同心也可保证长寿命。凸球面密封环和优化的密封尺寸的选择增加了SK系列旋转接头的密封寿命和大大降低了维护费用。SK系列旋转接头适用规格从3/4"～8"，有单通和双通结构形式。
技术参数
最高转速：100RPM（080-100）
50RPM（125-200）
最大压力：3.2MPa
最高温度：280℃
适用介质：导热油
常规口径：3“～8”
设计特点
坚固的凸面密封设计，更快的运行速度
多弹簧补偿机构，为密封面提供稳定弹簧力
入口/出口法兰连接，易于安装、拆卸和维护
两个加宽间距的碳石墨轴承，提高了接头和内管的自支撑性
根据要求可设计提供DN300及以上尺寸的特殊产品，可为客户设备量身定制
安装尺寸

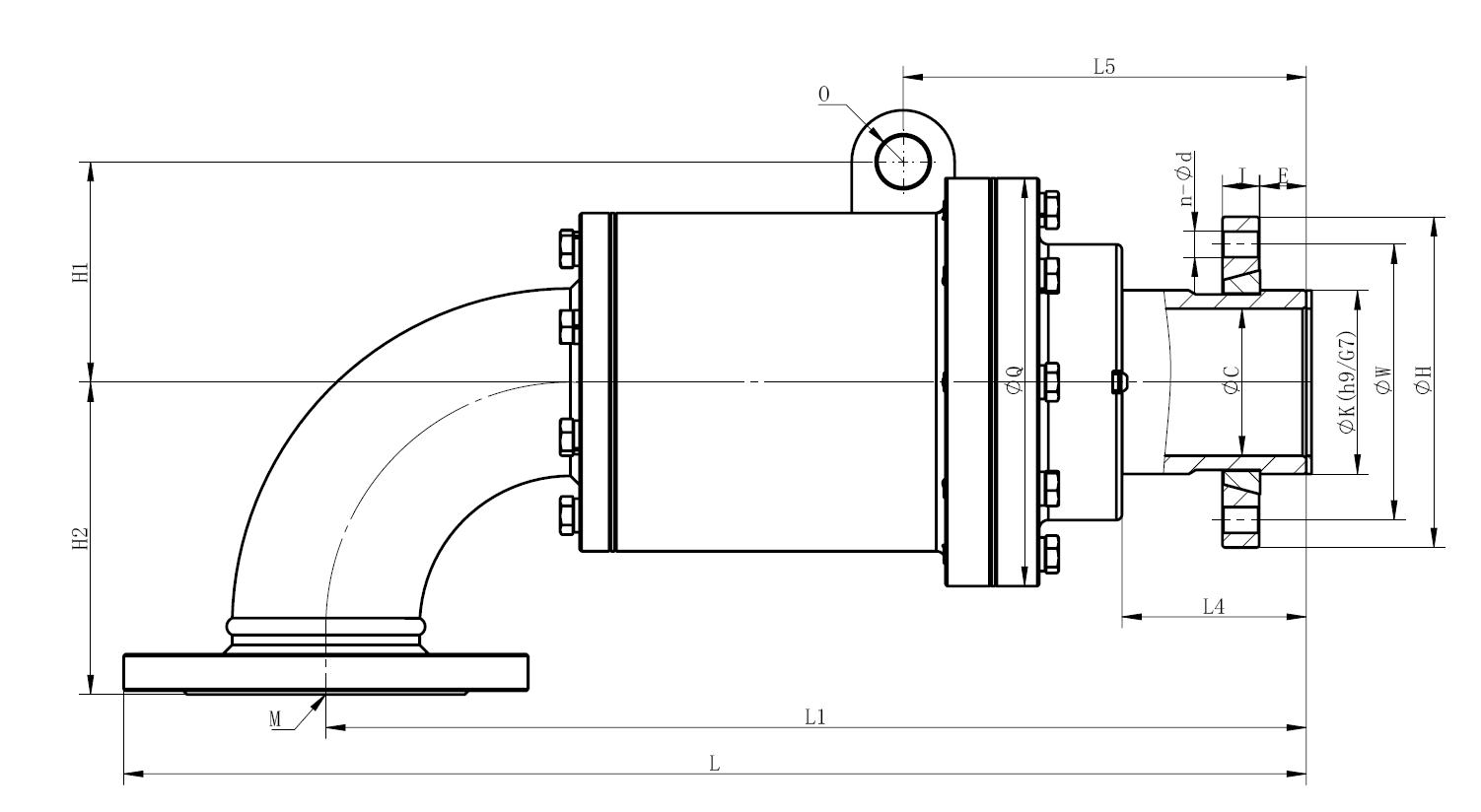

SKM型单流式旋转接头
Nominal Size | 订货型号 | M | L | L1 | L4 | L5 | O | H1 | H2 | φQ | φC | E | φK | W | H | J | n-φd | ||
080 | 3" | SKMFO-080.KQ | DN80 PN16 | 589 | 489 | 90 | 197 | 25 | 105 | 150 | φ208 | φ68 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 | |
090 | 3-1/2" | SKMFO-090.KQ | DN100 PN16 | 630 | 533 | 100 | 221 | 28 | 120 | 170 | φ222 | φ80 | 31 | φ100 | φ150 | φ180 | 20 | 8-φ14 | |
100 | 4" | SKMFO-100.KQ | DN100 PN16 | 704 | 593 | 102 | 229 | 28 | 135 | 185 | φ267 | φ93 | 25 | φ120 | φ165 | φ200 | 22 | 8-φ16 | |
125 | 5" | SKMFO-125.KQ | DN125 PN16 | 811 | 668 | 117 | 270 | 35 | 155 | 230 | φ293 | φ120 | 32 | φ150 | φ195 | φ230 | 22 | 8-φ18 | |
150 | 6" | SKMFO-150.KQ | DN150 PN16 | 825 | 700 | 135 | 300 | 40 | 185 | 275 | φ374 | φ145 | 32 | φ170 | φ225 | φ265 | 22 | 8-φ18 | |
200 | 8" | SKMFO-200.KQ | DN200 PN16 | 1220.5 | 1078 | 160 | 570 | / | 280 | 350 | φ504 | φ195 | 40 | φ240 | φ305 | φ355 | 28 | 12-φ22 | |
注意：随转速、压力、温度的不同，使用极限也不同，在特殊条件下，请与贝内克联系，以确定安全极限。

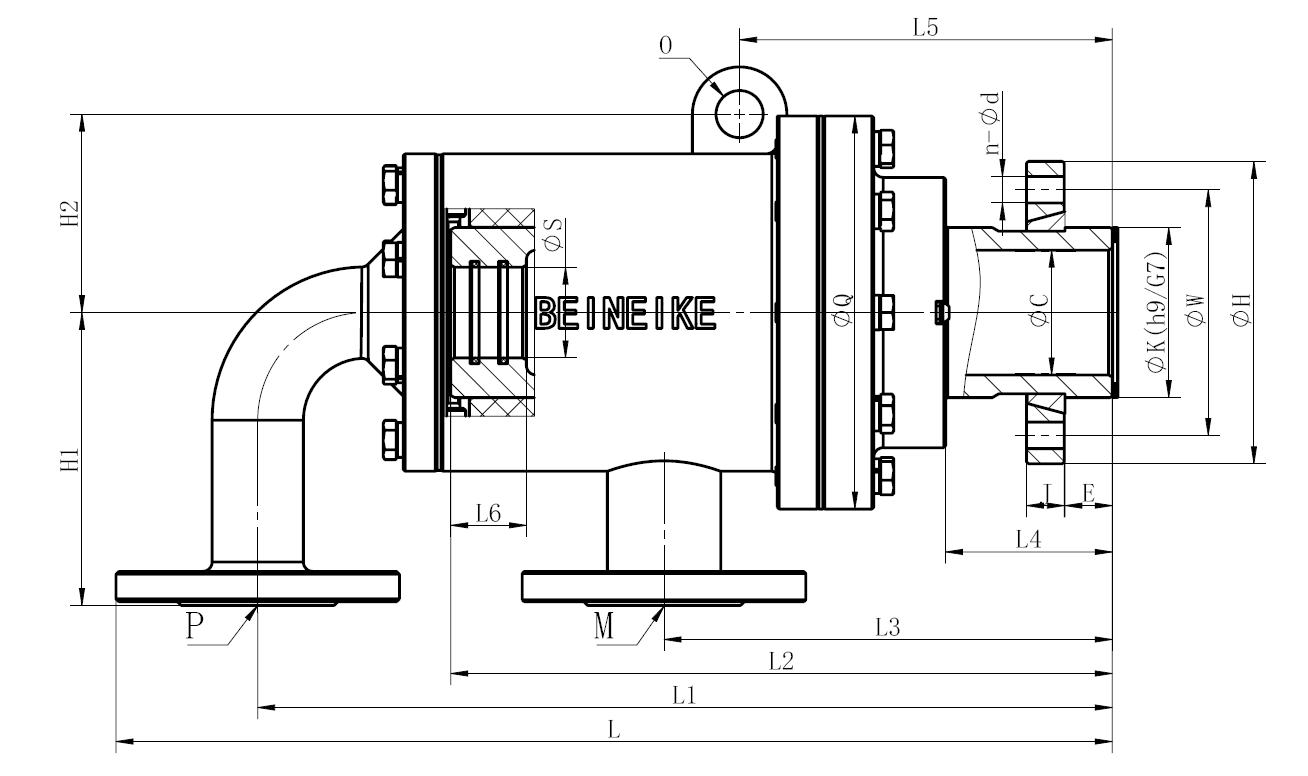

SKU型复流式旋转接头（内管旋转）
Nominal Size | 订货型号 | M | P | φS | L | L1 | L2 | L3 | L4 | L5 | L6 | O | H1 | H2 | φQ | φC | E | φK | φW | φH | J | n-φd | |
080 | 3" | SKUFO-080.Q0 | DN40 PN16 | DN40 PN16 | φ48 | 527 | 452 | 350 | 237 | 88 | 197 | 40 | φ25 | 105 | 150 | φ208 | φ68 | 25 | φ90 | φ130 | φ160 | 20 | 6-φ14 |
090 | 3-1/2" | SKUFO-090.Q0 | DN50 PN16 | DN50 PN16 | φ58 | 566 | 483 | 373 | 258 | 100 | 221 | 50 | φ28 | 120 | 170 | φ222 | φ80 | 31 | φ100 | φ150 | φ180 | 20 | 8-φ14 |
100 | 4" | SKUFO-100.Q0 | DN65 PN16 | DN65 PN16 | φ75 | 625 | 533 | 410 | 264 | 105 | 229 | 50 | φ28 | 140 | 185 | φ267 | φ93 | 25 | φ120 | φ165 | φ200 | 22 | 8-φ16 |
125 | 5" | SKUFO-125.Q0 | DN100 PN16 | DN100 PN16 | φ85 | 717 | 607 | 447 | 320 | 117 | 270 | 60 | φ35 | 155 | 230 | φ293 | φ120 | 32 | φ150 | φ195 | φ230 | 22 | 8-φ18 |
150 | 6" | SKUFO-150.Q0 | DN125 PN16 | DN125 PN16 | φ105 | 827 | 702 | 485 | 345 | 135 | 300 | 85 | φ40 | 185 | 275 | φ374 | φ145 | 32 | φ170 | φ225 | φ265 | 22 | 8-φ18 |
200 | 8" | SKUFO-200.Q0 | DN150 PN16 | DN150 PN16 | φ140 | 1218 | 1076 | 830 | 495 | 160 | 570 | 100 | / | 280 | 350 | φ504 | φ195 | 40 | φ240 | φ305 | φ355 | 28 | 12-φ22 |
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。
型号说明
SKUFO - 3"
SKUFO - 3.1/2"
SKUFZ - 3"
SKUFZ - 3.1/2"
O = 热油
Z = 热水
U = 复流式内管旋转
F = 出入口，旋转轴皆法兰式
贝内克旋转接头能够以高、低转速实现所有流体的供给、排出。
贝内克旋转接头用于将有压力的流体、大气压以下的流体等，从固定配管无渗漏地供给各种机械装置的旋转部分，或者进行排出。例如：要将用于加热的蒸汽、热水、热油等热媒体，或者用于冷却的水、盐水、氨、氟里昂等冷媒体，供给处于旋转状态的辊（滚筒）或者气缸等的情况；以及要将压缩空气、工作油等工作媒体，供给通过流体来工作的离合器、卡盘等旋转机器的情况等。这是根据近年来发展起来的“机械式密封”的理论而开发出来的、极为有效而经济的旋转接头，是经过严密的质量管理而制造出来的，因此产品质量稳定，具有兼容性。另外，品种很丰富，因此能够适应各种用途。

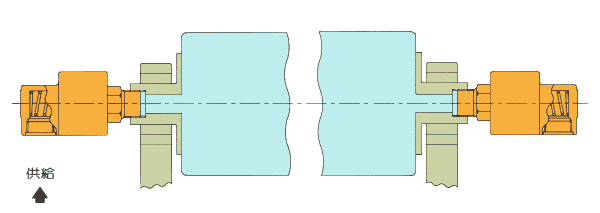

单流式旋转接头
辊筒两端各装一只旋转接头，介质从一端进，另一端流出，不需要内管装置。

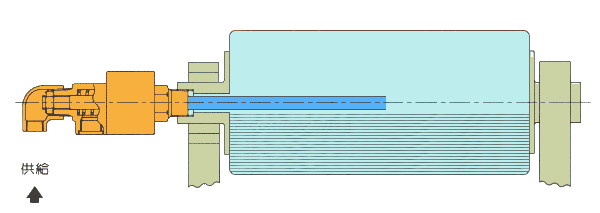

复流式旋转接头（内管固定式）
辊筒梯段装置一只旋转接头，同时在此端能有流体的进入及排出的功能。

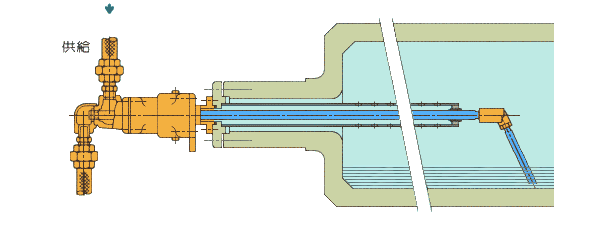

复流式旋转接头（内管固定式）
此型不同处为辊筒内设有虹吸管，将冷凝水排出，此型多用于蒸汽介质。

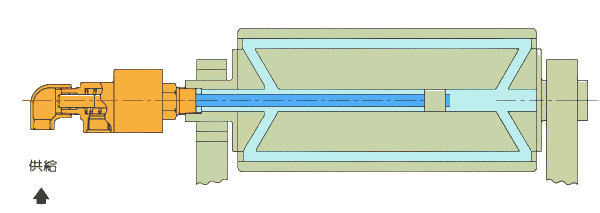

复流式旋转接头（内管旋转式）
此型为内管与辊筒的中心流体通孔做紧密的连接，以免流体回流而影响辊筒的升温效率，内管与辊筒同步运转。
