SN型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例

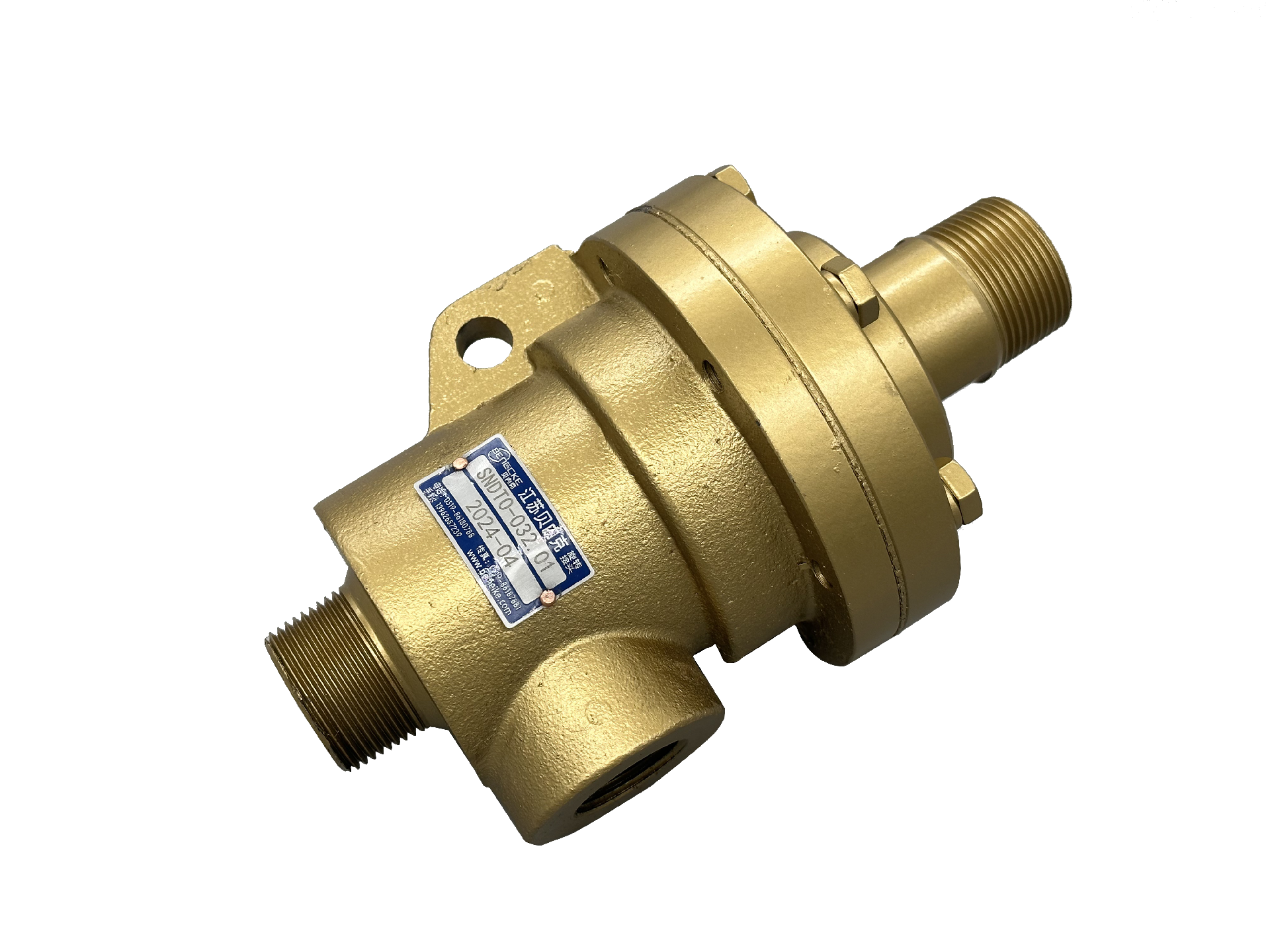

产品概述
SN系列旋转接头是自撑式接头，是专门用来克服常规自支撑旋转接头在剧烈振动下磨损过快而特别设计的，可适用于蒸汽、导热油等高温介质传输。为了提高接头的稳定性，在设计中采用了双无油轴承支撑，在不同心的情况下也能很好的工作。
技术参数
最高转速：300RPM（020-025）
250RPM(032-040)
200RPM(050-065)
最大压力：3.2MPa
最高温度:280℃
适用介质:蒸汽、热油
常规口径:3/4"-2"
设计特点
设计用于热油和蒸汽,应用灵活性
凸球面密封设计,延长密封寿命，提高可靠性
双无油轴承支撑,提高了接头和内管的自支撑性
可更新密封端盖,降低维护和维修费用
安装尺寸
SNM单流式旋转接头
Nominal Size | 订货型号 | K | M | L | L3 | L4 | L5 | O | φQ | φC | H1 | 法兰式外管尺寸表 | |||||||
导热油 | 蒸汽 | E | φK | φW | φH | J | n-φd | ||||||||||||
020 | 3/4" | SNMTO-020.01 | SNMTS-020.01 | R3/4" 右旋 | Rc3/4" | 154 | 130 | 38 | 92 | φ12 | φ98 | φ17 | 52 | / | / | / | / | / | / |
SNMTO-020.02 | SNMTS-020.02 | R3/4" 左旋 | |||||||||||||||||
SNMQO-020.Q0 | SNMQS-020.Q0 | 快换法兰 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||
025 | 1" | SNMTO-025.01 | SNMTS-025.01 | R1" 右旋 | Rc1" | 178 | 151 | 51 | 119 | φ12 | φ105 | φ22 | 48 | / | / | / | / | / | / |
SNMTO-025.02 | SNMTS-025.02 | R1" 左旋 | |||||||||||||||||
SNMQO-025.Q0 | SNMQS-025.Q0 | 快换法兰 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||
032 | 1-1/4" | SNMTO-032.01 | SNMTS-032.01 | R1-1/4" 右旋 | Rc1-1/4" | 201 | 169 | 54 | 139 | φ15 | φ132 | φ29 | 58 | / | / | / | / | / | / |
SNMTO-032.02 | SNMTS-032.02 | R1-1/4" 左旋 | |||||||||||||||||
SNMQO-032.Q0 | SNMQS-032.Q0 | 快换法兰 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||
040 | 1-1/2" | SNMTO-040.01 | SNMTS-040.01 | R1-1/2" 右旋 | Rc1-1/2" | 223 | 187 | 57 | 152 | φ18 | φ139 | φ35 | 68 | / | / | / | / | / | / |
SNMTO-040.02 | SNMTS-040.02 | R1-1/2" 左旋 | |||||||||||||||||
SNMQO-040.Q0 | SNMQS-040.Q0 | 快换法兰 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||
050 | 2" | SNMTO-050.01 | SNMTS-050.01 | R2" 右旋 | Rc2" | 247 | 205 | 65 | 170 | φ18 | φ162 | φ45 | 75 | / | / | / | / | / | / |
SNMTO-050.02 | SNMTS-050.02 | R2" 左旋 | |||||||||||||||||
SNMQO-050.KQ | SNMQS-050.KQ | 快换法兰 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||
注意：随转速、压力、温度的不同，使用极限也不同，在特殊条件下，请与贝内克联系，以确定安全极限。

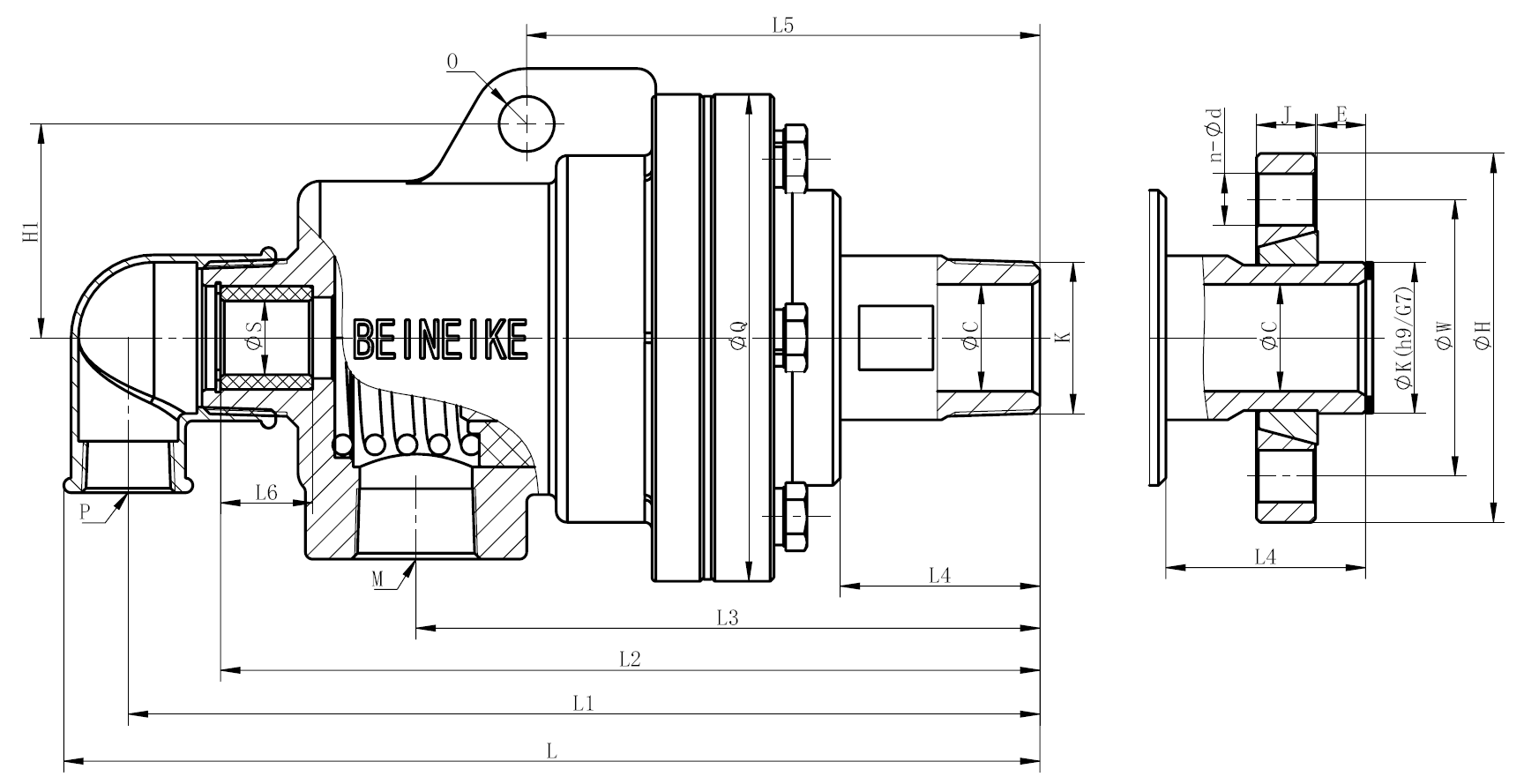

SND复流式旋转接头（内管固定）
Nominal Size | 订货型号 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | H1 | φC | 法兰式外管尺寸表 | |||||||
蒸汽 | 导热油 | E | φK | φW | φH | J | n-φd | |||||||||||||||||
020 | 3/4" | SNDTS-020.01 | SNDTO-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | G1/4" 右旋 | 199 | 185 | 174 | 130 | 38 | 92 | 18 | φ98 | φ12 | 52 | φ18 | / | / | / | / | / | / |
SNDTS-020.02 | SNDTO-020.02 | R3/4" 左旋 | G1/4" 左旋 | |||||||||||||||||||||
SNDQS-020.Q0 | SNDQO-020.Q0 | 快换法兰 | G1/4" 右旋 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||||
025 | 1" | SNDTS-025.01 | SNDTO-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | G3/8" 右旋 | 233 | 217 | 203 | 151 | 51 | 119 | 20 | φ105 | φ12 | 48 | φ22 | / | / | / | / | / | / |
SNDTS-025.02 | SNDTO-025.02 | R1" 左旋 | G3/8" 左旋 | |||||||||||||||||||||
SNDQS-025.Q0 | SNDQO-025.Q0 | 快换法兰 | G3/8" 右旋 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||||
032 | 1-1/4" | SNDTS-032.01 | SNDTO-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | G1/2" 右旋 | 265 | 247 | 227 | 169 | 54 | 139 | 25 | φ132 | φ15 | 58 | φ29 | / | / | / | / | / | / |
SNDTS-032.02 | SNDTO-032.02 | R1-1/4" 左旋 | G1/2" 左旋 | |||||||||||||||||||||
SNDQS-032.Q0 | SNDQO-032.Q0 | 快换法兰 | G1/2" 右旋 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||||
040 | 1-1/2" | SNDTS-040.01 | SNDTO-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | G3/4" 右旋 | 288 | 268 | 251 | 186 | 57 | 151 | 25 | φ139 | φ18 | 65 | φ35 | / | / | / | / | / | / |
SNDTS-040.02 | SNDTO-040.02 | R1-1/2" 左旋 | G3/4" 左旋 | |||||||||||||||||||||
SNDQS-040.Q0 | SNDQO-040.Q0 | 快换法兰 | G3/4" 右旋 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||||
050 | 2" | SNDTS-050.01 | SNDTO-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | G1" 右旋 | 325 | 301 | 276 | 205 | 65 | 170 | 30 | φ162 | φ18 | 75 | φ45 | / | / | / | / | / | / |
SNDTS-050.02 | SNDTO-050.02 | R2" 左旋 | G1" 左旋 | |||||||||||||||||||||
SNDQS-050.KQ | SNDQO-050.KQ | 快换法兰 | G1" 右旋 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||||
法兰安装式产品不需要指定螺纹方向，“S”均为右旋螺纹，并附有内管锁紧螺母。

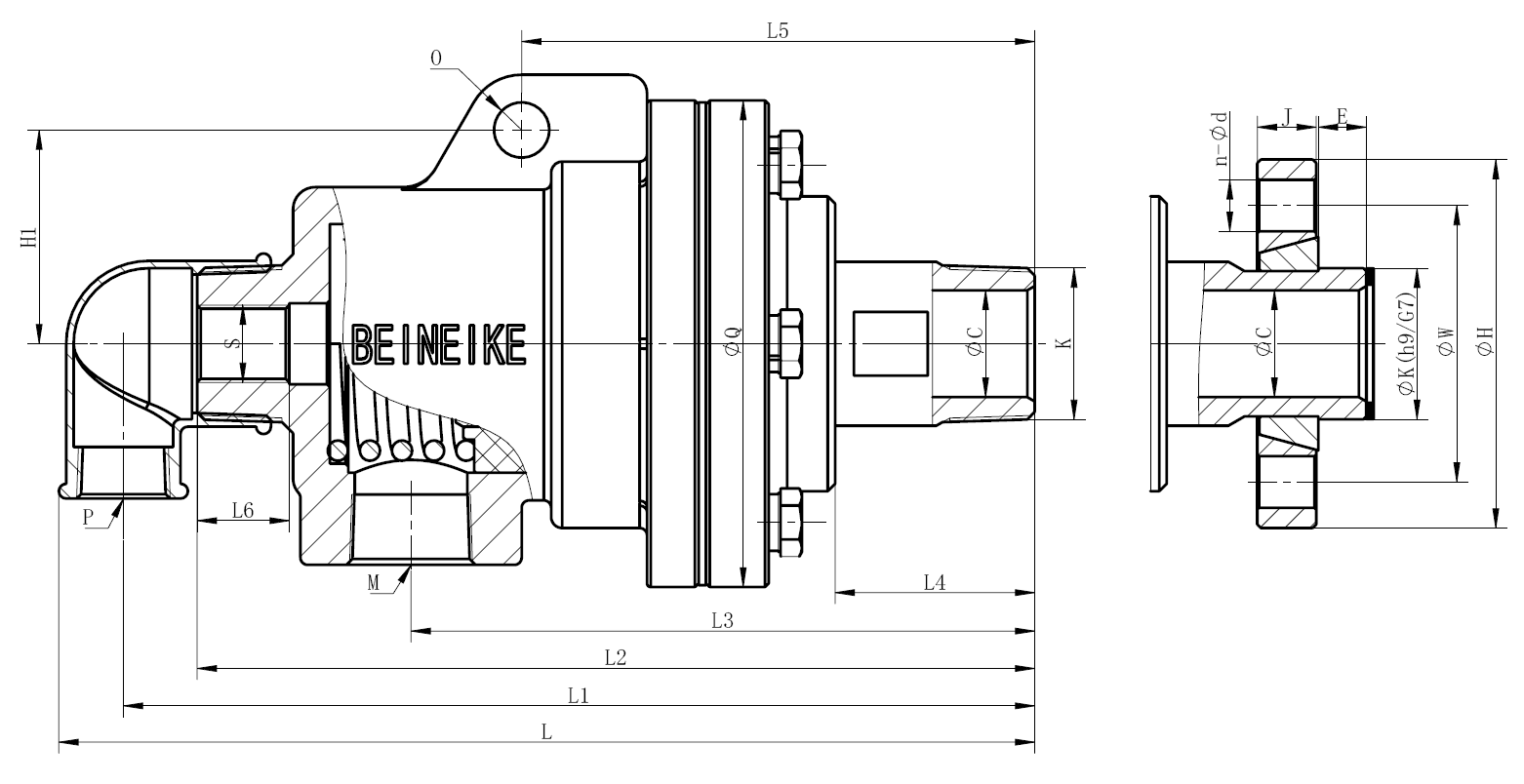

SNR复流式旋转接头（内管旋转）
Nominal Size | 订货型号 | K | M | P | φS | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | H1 | φC | 法兰式外管尺寸表 | |||||||
蒸汽 | 热油 | E | K | W | H | J | n-φd | |||||||||||||||||
020 | 3/4" | SNRTS-020.01 | SNRTO-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | φ12 | 199 | 185 | 174 | 130 | 38 | 92 | 18 | φ98 | φ12 | 52 | φ18 | / | / | / | / | / | / |
SNRTS-020.02 | SNRTO-020.02 | R3/4" 左旋 | ||||||||||||||||||||||
SNRQS-020.Q0 | SNRQO-020.Q0 | 快换法兰 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | ||||||||||||||||
025 | 1" | SNRTS-025.01 | SNRTO-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | φ16 | 233 | 217 | 203 | 151 | 51 | 119 | 20 | φ105 | φ12 | 48 | φ22 | / | / | / | / | / | / |
SNRTS-025.02 | SNRTO-025.02 | R1" 左旋 | ||||||||||||||||||||||
SNRQS-025.Q0 | SNRQO-025.Q0 | 快换法兰 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | ||||||||||||||||
032 | 1-1/4" | SNRTS-032.01 | SNRTO-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | φ20 | 265 | 247 | 227 | 169 | 54 | 139 | 25 | φ132 | φ15 | 58 | φ29 | / | / | / | / | / | / |
SNRTS-032.02 | SNRTO-032.02 | R1-1/4" 左旋 | ||||||||||||||||||||||
SNRQS-032.Q0 | SNRQO-032.Q0 | 快换法兰 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | ||||||||||||||||
040 | 1-1/2" | SNRTS-040.01 | SNRTO-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | φ25 | 288 | 268 | 251 | 186 | 57 | 151 | 25 | φ139 | φ18 | 65 | φ35 | / | / | / | / | / | / |
SNRTS-040.02 | SNRTO-040.02 | R1-1/2" 左旋 | ||||||||||||||||||||||
SNRQS-040.Q0 | SNRQO-040.Q0 | 快换法兰 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | ||||||||||||||||
050 | 2" | SNRTS-050.01 | SNRTO-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | φ32 | 325 | 301 | 276 | 205 | 65 | 170 | 30 | φ162 | φ18 | 75 | φ45 | / | / | / | / | / | / |
SNRTS-050.02 | SNRTO-050.02 | R2" 左旋 | ||||||||||||||||||||||
SNRQS-050.KQ | SNRQO-050.KQ | 快换法兰 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | ||||||||||||||||
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。
